summer 线路逐点放样是针对施工需要和设计要求，对线路 20、50、100间隔的整桩距或整桩号的特定桩位进行连续放样设定的程序。运用千寻位置GNSS软件如何快速实现线路逐点放样呢？让我们一探究竟吧！
点击【测量】
->
【线路逐点放样】，选择一条线路放样，如图
5.7-1
所示。
图
5.7-1
图
5.7-2
:线路库，线路库包含了新建，编辑，删除，导入，确定五项内容。点击【新建】，输入线路名称，选择要新建的线路类型，进入相应的界面，输入参数，即可新建放样 道路。选中道路库中任意一条道路，点击【编辑】，可以修改该线路的名称和各项参数;点 击【删除】，即可将该线路从线路库中删除。点击【导入】，更改路径，选择放样道路文件 (
*.RE,*.LE,*.RP,*.IP,*.rec
，
*.
dat
，
*.csv
，
*.txt
)，如图
5.7-2
所示。导入放样道路文件可 以是其它工程项目中的道路文件，避免重复输入。
:加桩，可在进行道路放样时加桩。加桩模式有两种，一是通过里程和偏距计算坐标;二是通过坐标计算里程和偏距。
:线路放样设置，设置线路放样配置，包含提示范围，显示关键点，显示计算点， 辅助线和限制里程范围，如图
5.7-3
所示。点击【默认】，可以恢复修改的线路放样设置。 【地形点】【信息栏】【工具栏】设置和点测量一样。
:采集地形点。
默认下状态栏解析如下:
目标:
当前放样道路的名称
向小:
到目标桩号的距离，向小表示当前点到目标桩号向小里程方向移动。
距离:
指的是接收机位置到放样点位置的距离。
挖:
对放样点的位置进行填或者挖。当前高程比放样点的高程大时，进行挖方;反之，进行填方。
里程:
过当前点作线路垂线，垂足到起点的线路距离。
偏距:
过当前点作线路垂线，垂足到当前点的距离。当当前点在线路前进方向的左侧 时，偏距为负值;当当前点在线路前进方向的右侧时，偏距为正值。

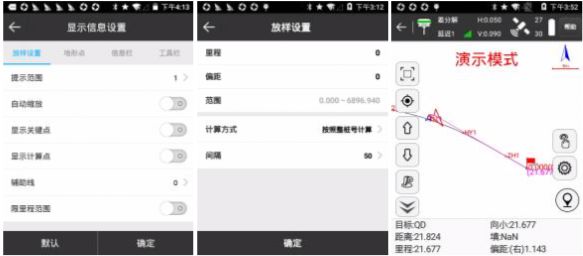

图
5.7-3
图
5.7-4
图
5.7-5
线路逐点放样步骤:
(1)根据工程设计在线路库中设计放样线路。
(2)选中放样道路，点击【确定】，如图
5.7-4
所示，可以根据实际需要设置里程，即进入放样界面时放样点的位置;设置放样间隔，然后进行逐点放样。点击【确定】进入放样界 面，如图
5.7-5
所示。根据箭头方向提示和下状态栏中里程、偏距等的提示，并按照逐桩坐 标列表和放样设置的间隔逐点进行放样。可以通过上下键可以切换到相邻点。点击
输入加桩里程，自动计算出加桩点坐标，点击【确定】，返回放样界面进行放样。
本期为大家讲解了在千寻位置
GNSS
软件中逐点放样的操作方法，下期将给大家带来
线路工程
和
水利工程前期设计
经常会
用到的
横
断
面测量技巧。
